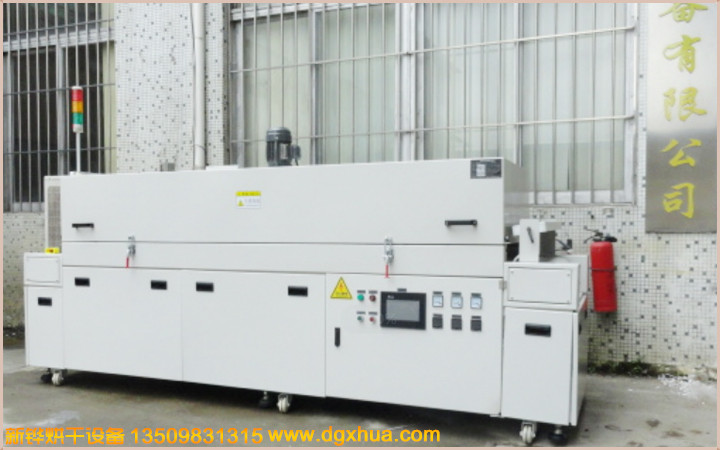

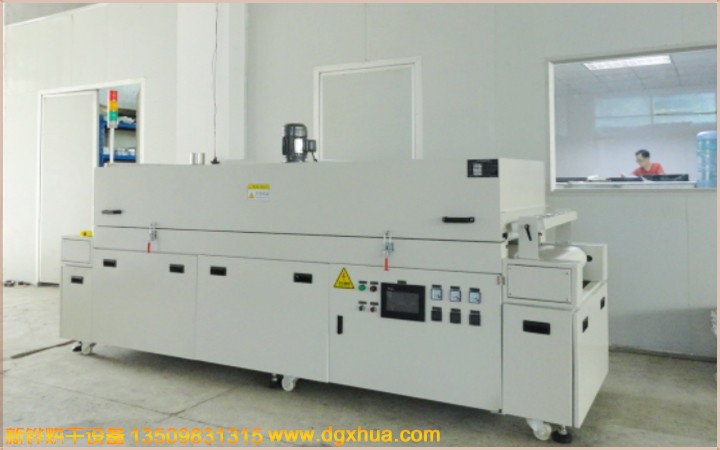

隧道固化炉供参考
| 型号 | XHSO-80-3R | XHSO-100-4R | XHSO-120-5R |
| 内尺寸L*W*H(mm) | 6000*850*150 | 8000*1050*150 | 12500*1250*150 |
| 外尺寸L*W*H(mm) | 8000*1050*1650 | 10000*1250*1650 | 15000*1450*1650 |
| 进料口高度(mm) | 0-200 | 输送高度(mm) | 850±50 |
| 进料段长(mm) | 800 | 800 | 1000 |
| 加热段长(mm) | 3*2000 | 4*2000 | 5*2500 |
| 冷却段长(mm) | 400 | 400 | 500 |
| 出料段长(mm) | 800 | 800 | 1000 |
| 输送宽度(mm) | 800 | 1000 | 1200 |
| 输送方法 | PVC/硅胶皮带 ，铁弗龙网带/布带 ，不锈钢网带/网链/链板 | ||
| 温度规模 | RT-200℃ （250℃） | 均匀度 | ±2.5%(空载测试） |
| 升温时间 | 30min | 35min | 35min |
| 箱体材质 | 内箱：SUS304#T1.5mm镜面不锈钢 外箱：SS41#T1.5mm钢板经防锈处理后高温烤粉 | ||
| 送风方法 | 单面水平送风/笔直送风 | ||
| 加热方法 | SUS304#电热器+热风循环 | ||
| �；ぷ爸� | 漏电开关、相序�；ぁ⒊卤；ぁ⒙泶锕缌鞅；ぁ⒖刂葡呗钒芩� | ||
| 电力 | AC380V 28KVA | AC380V 46KVA | AC380V 69KVA |
| 产品特性 | 1.接纳智能温度控制器 ，PID自动演算 ，LED显示 ，配合SSR固态继电器输出控制加热 ，控温精度高。 2.接纳二段四路均匀为漫衍控制加热（恒温状态时可任意关掉其中一路电热管 ，降低加热功率进入省电模式） 3.接纳不锈钢电热管寿命长 ，无尘 ，使产品抵达快速烘干的效果。 | ||
隧道固化炉凭据客户规格工艺要求定制
| 奇特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊 ，避免机台自身爆发灰尘；内部洁净无尘； 双重超温�；�,宁静更可靠； 内部热风循环 ，烘烤物件受热均匀； 升温时间快,温度稳定精准； 海内一流的隔热、断热、保温技术 ，密封效果优； 机体外壳温度低 ，对室内情况温度影响较��； 多种加热及运风方凭据产品设定；节能省电、宁静环保。 | 可充氮气气氛�；�,告竣无氧化烘烤情况。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※凭据烘烤产品搭配差别料盘/台车 ，材质有烤漆、电镀彩锌、不锈钢等 ，尺寸、规格可非标订制 ，接待来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 进口多通道彩屏无纸纪录仪 |  | 进口多通道有纸纪录仪 |  |
| 进口PARTLOW圆图温度纪录仪 |  | 进口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分 ，999分(标准配备) ，24H ，99H ，年月日可程式计时器。 | |||
| 电力输出 ，可凭据SSR、SCR、SSPR等电力自动调解器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分 ，999分(标准配备) ，24H ，99H ，年月日可程式计时器。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 运动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
