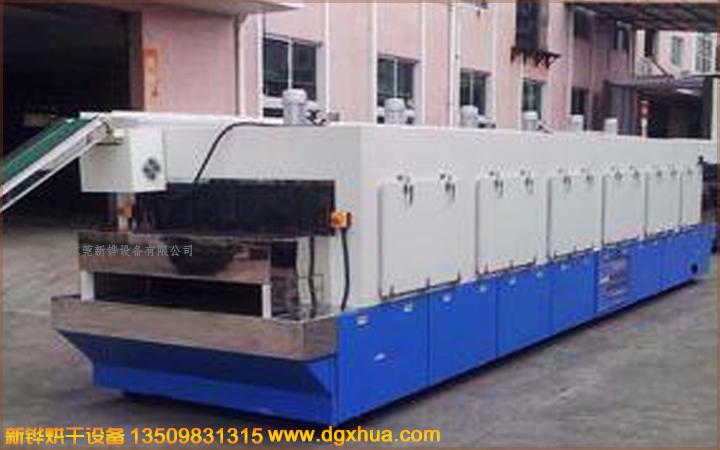

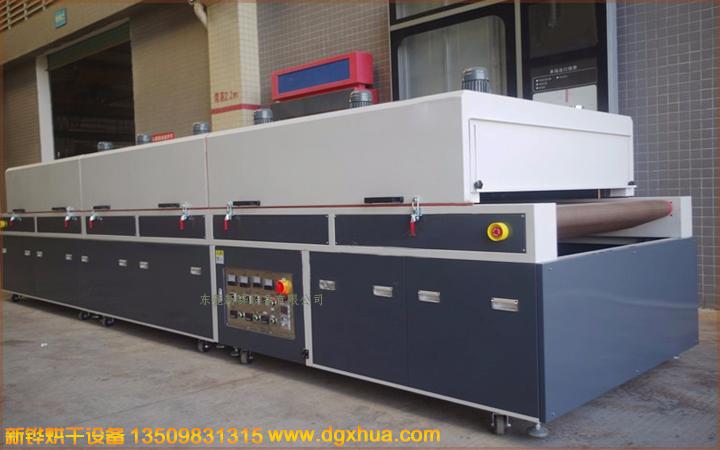

手机玻璃隧道炉、手机触摸屏隧道炉、手机盖版隧道炉、工业热风烘干隧道炉
型号：XHSO-80-2R
内箱尺寸：6000*850*150（*长*宽*高*）
外箱尺寸：8000*1050*1650（*长*宽*高*）
进料口高：0-200.mm
进料段长：800.mm
加热段长：3*.2000.mm
冷却段长：400.mm
出料段长：800.mm
输送宽度：800.mm
输送要领：铁弗龙网带或铁弗龙布带
温度规模：RT-200℃（300℃）
升温时间：30min
送风方法：单面水平送风/笔直送风
加热方法：SUS#304电热器+热风循环.IR+热风循环
产品优势
1、使用红外定向热辐射 ，电-热转换效率高达95%以上 ，节能降耗 ，降低本钱。加热器使用寿命长：连续使用寿命≥20000小时以上。
2、运用德国技术利用合理的运风原理 ，使产品更节能 ，综合考核较古板的烘干方法节能60％以上。
3、红外辐射渗透性强 ，“内外如一”的加热方法 ，在烘烤历程中就会让油漆、涂层里的水分和溶剂zui先蒸发掉 ，不会由于里面的水分和溶剂的蒸发而使外表已经干固油漆层爆发气泡和小孔 ，能有效地提高油漆外貌质量 ，增强涂层固化度及附着力 ，提高品质。
4、先进的PLC控制技术 ，快速响应的模糊控制方法 ，使得温度控制更精准。
5、先进的保温隔热技术 ，可使烘干设备的外貌温度险些接近于情况温度。
6、优质可靠的防尘技术 ，增进产品的可靠稳定性和制品率。
7、便当快捷的装置方法 ，可节省装置时间 ，积木搭配式的结构 ，可凭据工艺的需要 ，加减烘区长度 ，以满足生产工艺的需求。
【用途】
烘干 ，热处理 ，固化种种工业品。如薄膜开关、线路板、液晶屏、IMD、导光板、手机盖板印刷后烘干；玻璃加工、纺织品、皮革压花、汽车烤漆、造纸、木材等加热烘干；金属制品清洗烘干、金属件预热、橡胶制品、塑料制品、热缩套管、模具、铁芯、变压器、涂层烘干固化、涂胶固化、粉末质料烘干、丝印油墨烘干、喷漆烘干、淋漆烘干、浸漆烘干、电镀等。应用规模广泛、智能化操作界面、经久耐用、节约电能、占地面积小。
二、装置要求
1．所在要求：
a）地面须平整。
b）通风须良好 ，落尘量较少的地方。
c）请勿装置在湿润地方。
d）请勿装置在易燃或腐化性气体下（特殊电炉除外）。
2．安顿间隔要求：
a）机身前后距墙应有一公尺左右 ，以便机台正常操作运用。
b）机械与机械之间应隔一公尺 ，以利空气流通 ，人员检修。
c）特殊宁静型防爆电炉必须置于独立操作的宁静隔间内。
3．电源装置：
a）请依电器所定的规格(三相380V)来供应电源。
b）电压变换率必须控制在额定值±10V。
c）检测三相电源是否缺相 ，设备不可断相运行。
d）为制止电击意外爆发 ，机身必须接地线。
e）不可将地线接至瓦斯管或水管上。
f）不可将装有漏电断路器电炉与此装置烤箱共接用零线 ，不然引发漏电开关跳闸 ，机械不可正常事情。
备注：请按说明书中“3.装置要求”之要求接上电源相数与相位 ，装置好电源 ，在确认电源装置无误的状态下方可按以下方法开机：
三、电炉操作流程
1） 翻开电源开关 ，此时电源灯及人机界面都将显示。
2） 人机界面有自动操作画面与手动画面 ，以下说明手动操作
3） 手动画面翻开网带开关 ，网带运转 ，可通过调频旋扭调理网带速度。
4） 翻开每段循环风机与冷却风机 ，确保风机正常运转后 ，才华设定温控表温度与每段的加热操作。
5） 控温表设定需要的温度值（控温表温度设定按附带控温表说明书操作）。
6） 按下加热开关 ，加热指示灯亮 ，电流表指示针从左往右摆动 ，温控表设定温度曲线开始加热。
7） 炉内温度抵达设定温度, 电炉自动切断加热 ，进入恒温状态;如温度凌驾上限设定值 ，温控自行断开事情 ，�；ぜ尤认低�。
8） 关闭网带开关和电源,物件冷却到一定温度后, 即可取出物品 ，重新操作可按以上流程重复即可。
四、注意事项及保养
1、 本机械第一次使用时可能会有一点异味或白烟爆发 ，那是因为新产品关系 ，电炉烘烤一段时间后会自动消失 ，不影响本机性能。
2、 请勿安排任何物品于本机盖顶上 ，以免影响本机性能。
3、 本机视情况需要 ，最好装上排气管通向室外。
4、 本机使用完后先将加热开关关闭 ，仅让机身继续自然冷却 ，以延长发热丝之寿命 ，约温度降低至100℃后再将电源关闭。
5、 本机箱内每个星期至少清洁一次 ，以确保电炉良好运行 ，维持良好品质。
6、 本机后面通气孔须注意清洁 ，以便通气排水。
7、 电器配电盘每月须清洁一次并检查牢固螺丝是否松脱。
8、 保养时须将总电源隔离关闭。
9、 检查接地线是否脱落。
10、 检查热电炉是否正常。
11、 检查温度感应线是否脱落。
12、 控制箱排气口接管与室外连接处是否牢固 ，以免控制箱内的灰尘污染无尘室 ，影响控制箱内常温 ，导致电器零件提前损坏。
五、宁静警告
1）、有操作设定条件之特殊宁静性防爆烤炉外 ，绝不可将爆裂物加压容器或可燃物质置于电炉内 ，燃物包括：易燃物、氧化物、生机物及易燃气体 ，不然可能会导致爆炸而造成严重的工业灾害。
2）、本炉zui高使用温度250℃,严禁超温使用。
3）、电炉在高温下操作时 ，应认真、小心检查其门是否紧闭 ，以防热风吹出伤及操作人员。
4）、当工件为粉末类或易燃粉末、粉尘的物质时 ，加工物必须置于不致引起随处飞散的网盘内 ，以防可燃性高粉尘进入发热区内而引起危险 ，加工此类物品在订购时请通知敝公司作特殊设计处理。
5）、必须装置地线 ，依照电工规则第三条接地的要领实施即可（100V以下）。
6）、维修时严禁带电操作 ，必须切断总电源 ，方可检修。
7）、本炉在使用时应有专人看管 ，在无人看管时应注意旁边火源和易燃易爆品。
