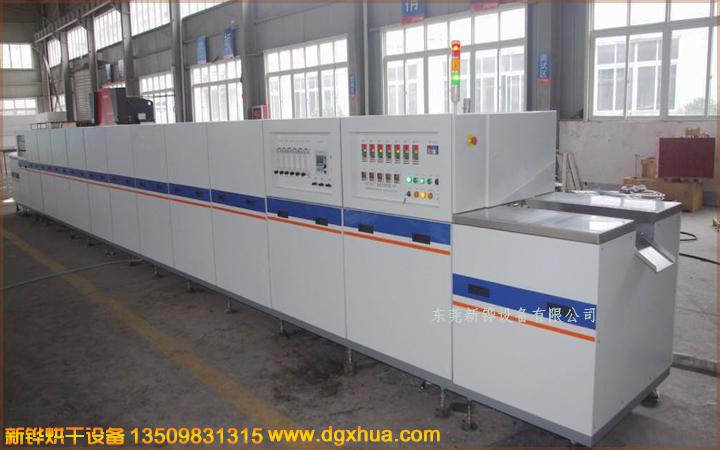

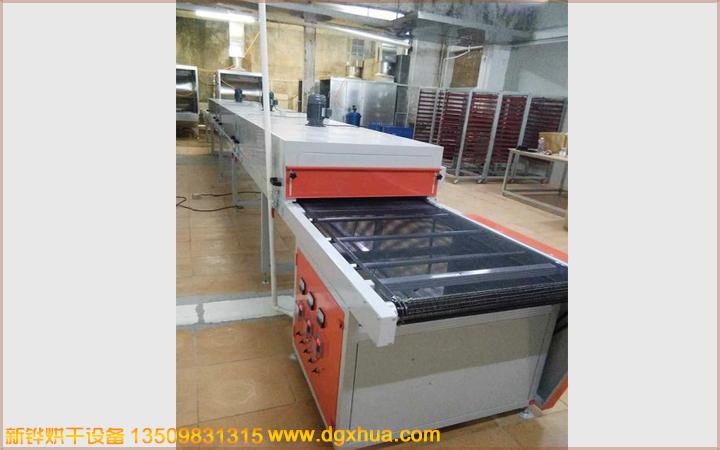

电热隧道炉，燃气隧道炉，天然气隧道炉、热风循环工业隧道炉

型号：XHSO-80-2R

内箱尺寸：6000*850*150（*长*宽*高*）

外箱尺寸：8000*1050*1650（*长*宽*高*）

进料口高：0-250mm

进料段长：0-270mm

加热段长：650mm

冷却段长：200.mm

出料段长：270mm

输送宽度：500.mm

输送要领：铁弗龙网带或铁弗龙布带

温度规模：RT-200℃（300℃）

升温时间：30min

送风方法：单面水平送风/笔直送风

加热方法：SUS#304电热器+热风循环.IR+热风循环

电力：AC380V/18KVA     AC380V/48KVA      AC380V/63KVA

隧道炉（工业加工类）是通过热的传导、对流、辐射完成烘烤的隧道式机械设备。该烤炉炉体一般很长，zui小6米，长至60~80米。烘烤室为一狭长的隧道，宽度一般为105cm到140cm。隧道内有一条连续运转的输送系统。烘烤制时，产品通过输送链板、钢带或网带与电热元件或直燃燃烧棒之间爆发相对运动。从而完成均匀烘烤和输送的事情。这类烤炉可连续生产，生产效率高，节省人力，烘烤品质稳定。该隧道炉主要用于工业化生产的五金企业，以大批量连续或间歇烘烤为特征。通常额定功率输入>24KW

溫控系統：

溫度範圍：室溫~300℃，常用250℃，常温升至250℃约莫30分钟

溫度控制器：.接纳台湾“威纶”牌7寸触摸屏、日本“三菱”PLC、温度控制模组5组PID   自动演算，数字设定，配合台湾SSR控制，K型热电偶检测温度。

溫度均匀度：空爐250℃恒溫30min后溫差±3%℃（进料段除外）。

結構設計

內外材質：內箱採用SUS430＃不鏽鋼板，四周氬焊密封加工（防污染）

加热系统：接纳电加热，内罝于风道循环运风风轮送风．此加热更耐用，使四周抵达温度均匀恒温，温度为0-300度可调。

外箱採用：SS41＃鋼板經防鏽後靜電高溫粉體塗裝，颜色为波纹白，蓝色，绿色等按客户要求。

保溫材質：採用高級保溫棉，保溫厚度100㎜加空氣隔熱保溫。採用耐高溫矽膠迫緊，美觀無污染

機台結構：加熱段用手动撑杆掀開式設計，便当檢修及清潔保養。

特性

一般按热源差别，有电热隧道炉、燃气隧道炉或天然气隧道炉等。厂家可以凭据隧道炉用户的生产量随意的定做长度和宽度。

使用规模：五金、塑胶、地板、纺织、食品、涂装、电镀、薄膜、化工、皮革、木工、烘干、纸品、制鞋、药品、印刷、手机组装、半导体等行业的生产，取代古板热风循环式烤箱。

该隧道炉是提供连续性烘烤的大型设备，可配备生产流水线作业。具有生产效率高，节省人力，烘烤品质稳定等特点。

凭据种种产品差别的烘烤时间要求，可通过PLC智能型控制系统，实行智能化控制。传动变频调速，可实现无级变速。 并能预存15组以上参数，实现自动化操作。
