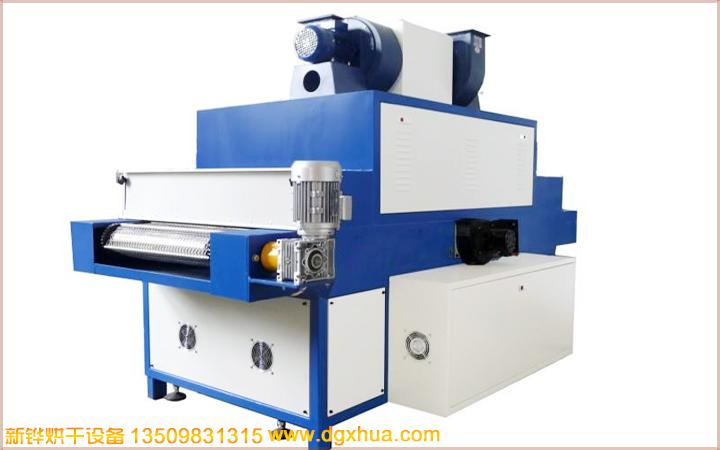

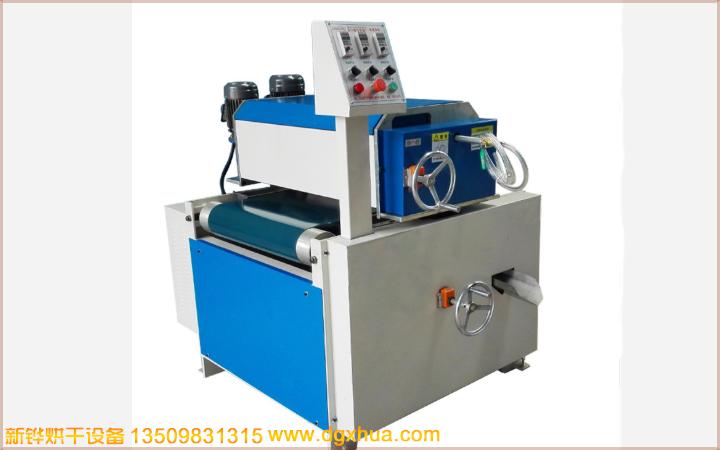

手动式UV固化机、UV感光性涂料固化机、UV光照外貌灼烁涂装固化机、外貌灼烁涂装干燥固化机
型号：XHUV-302
一．UV概述：
UV感光性涂料、油墨、接着剂、涂装或印刷个种质料外貌，经UV光照射爆发光化学聚合反应，在瞬间内即硬化干燥完成。
1．涂装：金属电镀、木材外貌灼烁涂装、纸面上光、塑胶地砖、PU合成皮上光、光纤外貌涂装家俱、汽车内饰件、钓竿、真空电镀、球杆等。
2．印刷：网版印刷、平版印刷、凸版印刷、自粘商标、金属铝板、软硬PC、PVC、ABS、PS压克力、特多龙、玻璃、皮革、鞋材、电子零件、电路板等。
3．接着：电路板CHIP零件之接着、玻璃之接着、种种电子零件、PCB、LED、LCD液晶片、端子封胶接着。
4注型：装饰用彩盒器具、装饰用配戴品、纽扣、胸针、发夹等。
二．UV特点
1瞬间干燥，高科技环保产品。
2省时省电省空间、生产效应高。
3接纳UV干燥后使加工物抵达高硬度、高光泽、耐磨擦、耐溶剂的效果。
4输送带接纳优质特佛龙网或不锈钢网带、利用变频器无极调速。
5输送带两边设有防偏移装置、包管输送顺畅。
6.选用优质高效灯管、灯室强制式排热、延长灯管寿命、包管干燥物品不会受变形。
7．每只灯管自成系统、单独控制。
8. 机体外貌静电烤漆处理、美观大方、耐腐化。
三．主要技术指标：
1.、传送网材质：不锈钢（或铁佛龙）
2、.传送网尺寸：3200×350mm
3、传输网速度：0-8m/min、无极可调
4、固化光源；优质光敏高压汞灯3kw×2支
5、入出料段：650×300mm
6、传动减速电机：AC三相220V25W、1:40、减速机
7、冷却风机：排风320W1台、
8、电 源：AC380V、50HZ、（三相五线制）
9、XHUV-302型光固化机总功率：UV灯3KW×2支/冷却0.32KW、P总=6.36KW
10、外形尺寸：1600×550×1350（L×W×H）
11、主机配有超温�；ぷ癠V固化机 紫外线UV机 置
四．主要机构及作用：
1、机体结构：机体坚固、结构合理、外貌喷涂烤漆、美观大方、
耐腐化。
2、固化光源：该机接纳优质光敏高压汞灯为光源，可确保固化质量，灯管上面
配有精密铝质灯罩作镜面反射器，可提高30%紫外光，使紫外光反射均匀。
3、传动系统：本机接纳交流电机驱动网带，速度可在0-8m/min规模内任意调理，传动平稳、可靠、噪音小、传动网及链条松紧可调、操作便当。
4、冷却系统：冷却系统接纳低噪音轴流风机，低耗高效，包管灯管和事情有一
个合适的事情温度、避免产品变形。
5．UV机内部灯管摆放位置：顶部2支均向下照射。
6．UV灯管寿命：包管800-1000小时，凌驾寿命要求更换新灯管。
8．UV机在正常事情时，突然停电或跳闸时，重新开机，需先开风机5-8分钟等灯管外貌温度降下来后、重新启动灯管。
五．设备装置及调试
1、机械部分：
a、该秘密求安顿场合通风干燥、无腐化性介质。
b、传动网的松紧可调理进出料端传动轴的调理螺栓使之松紧适宜
2、电气部分：
a本机装置时，调试人员必须认真检查各电器元件是否松动、脱落，接线是否正确紧固，发明问题实时纠正。
b、装置灯管：操作者在装灯前，应戴上清洁的细纱手套，用脱脂棉99%的工业酒精擦净灯管外貌和反射器外貌。、灯管装置完毕后、调好灯管照射物的zui佳距离12-20CM。
c、外接电源：该机接纳AC380V、50HZ
六、操作办法：
1.开机顺序：
翻开总电源→翻开调速器（利用变频器调解所需速度）按下启动按钮→依次翻开UV灯管开关→3分钟后正常事情。
2、UV关机顺序：
依次关掉UV灯管→5-8分钟后自动关闭散热风机→自动关闭调速器及整机电源
七、维护与保养：
1、灯管及反射照，每月用酒精擦拭一次，坚持其清洁。
2、变速箱、齿轮及链条要按期加注润滑油。
3、前后辊轴、导轮和传动网的咬合部分不允许加注任何润滑油。
4、机内电气线路不得随意改动。
5、泛起故障，实时检修�；谟懈哐�，非专业维修人员不得擅自拆换。
6、机械长时间不必时，关闭总电源。
八、注意事项：
1、机械应平放，严禁倒置、侧置、摔卸及强烈震动。
2、忌湿润，应注意防水，坚持干燥。
3、拆箱时应轻拆轻放，谨防损坏机壳及构件。
4、机械运行中，任意部位非正常断电，立即关闭总电源，故障排除后，再行开机。
5、本机必须接纳本公司的灯管，如接纳其他厂商品牌的灯管参数不符，造成设备事故及人身伤害事故，本公司概不卖力。
性能特点：· 瞬间干燥，节省时间，生产效率高； · 能使印件外貌抵达高光泽，耐磨擦、耐溶剂的效果； · 进口铁氟龙网带，输送速度平衡可调，可便当的与生产线及其它设备联接； · 每套UV系统独立控制，依生产开启灯管数量； · 接纳特殊的铝镁合金灯罩，聚光型设计，生产效率高； ·UV灯管的事情电流可通过外示表针控制，有效掌握UV系统的事情状态； · 配备合理的散热系统，避免事情腔室的温度过高导致纸张变形；热量通过排热系统可排出室外，同时有效�；ど虑榍榭�。
