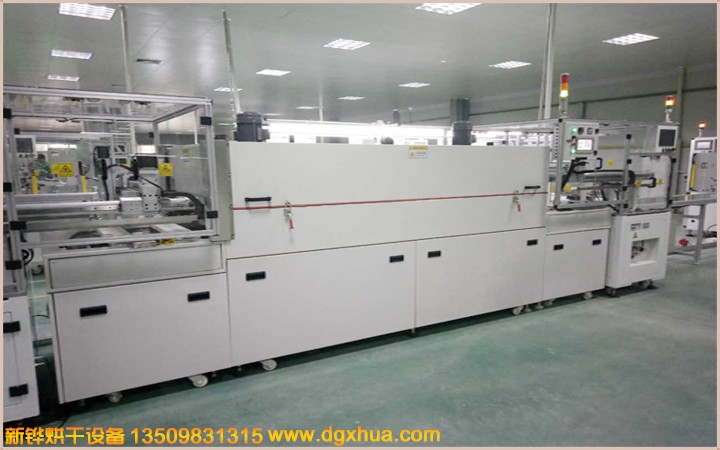

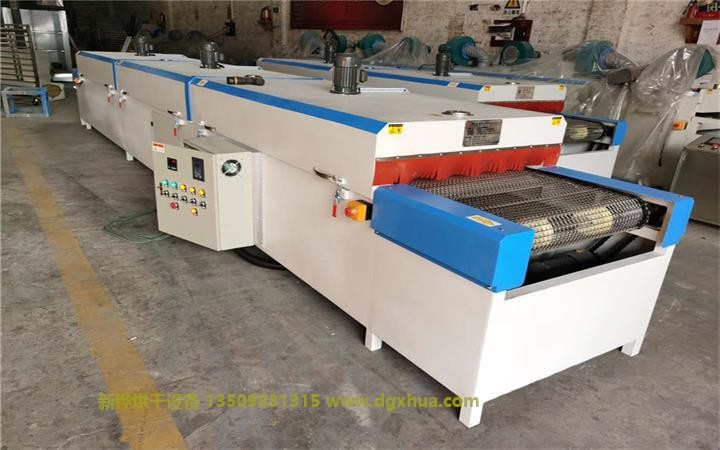

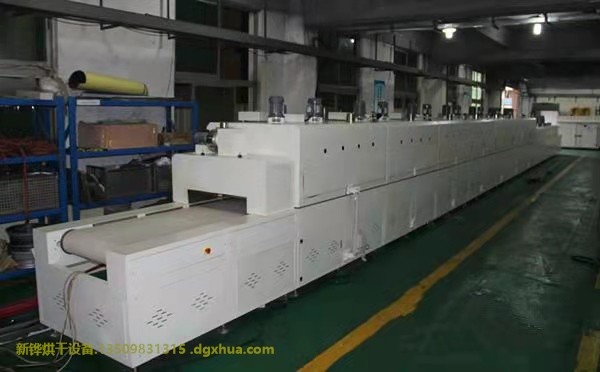

产品名称：铝板外貌油漆固化洁净隧道炉
详细介绍
一、铝板外貌油漆固化千级隧道炉主要技术参数
1、内胆尺寸：烘干区;长14000*净高150*内宽780mm；
2、外形尺寸（约）：总长24000mm*总高1690mm*总宽1220mm，地面到网带的高度为850mm，炉体内进料高度为150mm；烘干部分总长14000mm，分7段独立控温（每段4个测温热电偶），每段2000mm。冷却段长4000mm，UV预留区长2000mm，前后缓冲区各长500mm，进出料部分长1500mm, 炉体前后装有急� ？�。
3、温度规模：常温～+300℃(可调)；
4、仪表显示精度：≤±0.1℃；
5、温度波动度：≤±1℃；
6、温度均匀度：≤±3℃(空载)；
7、升温速率：≤8℃/min；
8、运风方法：三面循环运风；
9、外壳温度：外壳温度不高于室温+15℃，接缝处和炉口温度除外，接缝处温度不高于室温+25℃；
10、电源：三相五线制，380V，50HZ；
11、总功率：120KW；
二、铝板外貌油漆固化千级隧道炉炉体结构特征
1、外壳质料：接纳120mm厚岩棉彩钢板制作，外貌烤漆，颜色为“纯白”，提供色板客户确认。
2、外貌处理：外貌打磨、抛光、拉砂；
3、内胆质料：接纳1.5mm厚304不锈钢钢板制作；坚持内胆清洁无尘，防生锈、耐腐化；接缝处接纳非硅胶耐高温密封条；
4、炉体底架：接纳50*50*1.5mm方通制作，坚持炉体内外各个面的承载强度，并保存热胀冷缩系数，可避免炉体变形,配运动翻转电动缸。
三、铝板外貌油漆固化千级隧道炉情况条件
1、情况温度：-5℃～+40℃；
2、相对湿度：≤85%RH；
3、电源：AC380V±10%，50Hz；
| 奇特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊，避免机台自身爆发灰尘；内部洁净无尘； 双重超温�；�,宁静更可靠； 内部热风循环，烘烤物件受热均匀； 升温时间快,温度稳定精准； 海内一流的隔热、断热、保温技术，密封效果优； 机体外壳温度低，对室内情况温度影响较��； 多种加热及运风方凭据产品设定；节能省电、宁静环保。 | 可充氮气气氛�；�,告竣无氧化烘烤情况。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※凭据烘烤产品搭配差别料盘/台车，材质有烤漆、电镀彩锌、不锈钢等，尺寸、规格可非标订制，接待来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 进口多通道彩屏无纸纪录仪 |  | 进口多通道有纸纪录仪 |  |
| 进口PARTLOW圆图温度纪录仪 |  | 进口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出，可凭据SSR、SCR、SSPR等电力自动调解器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分，999分(标准配备)，24H，99H，年月日可程式计时器。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 运动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
