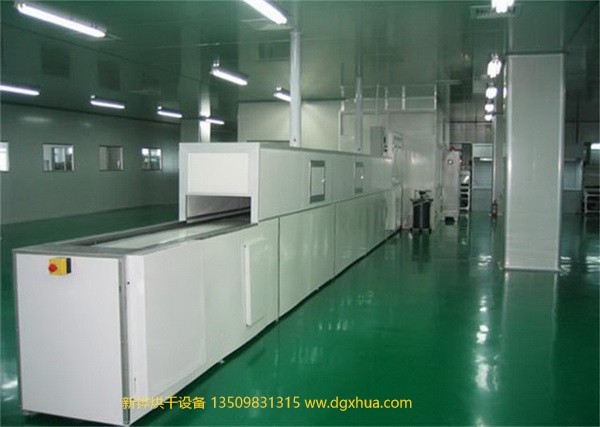

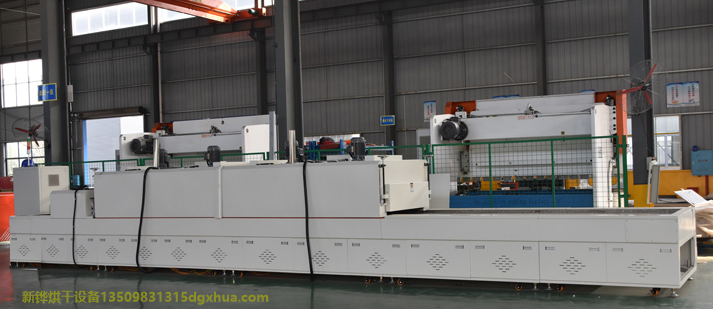

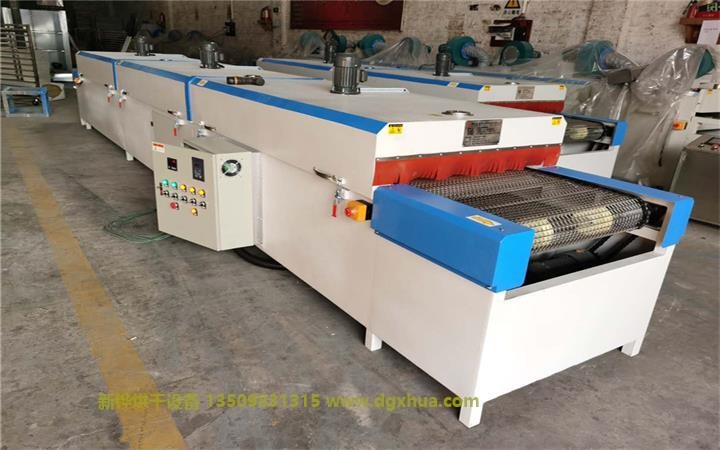

产品名称：汽车行业滤清器隧道炉烘干线
摘要：运风马达：配4个台湾爱德利0.75KW高温运风马达 ；风轮：配10.5寸多翼式不锈钢风轮 ；冷却区：冷却区配有3 台工业电扇用于产品降温 ，确保人手无法触碰到运行中的电扇叶 ；发热管：接纳不锈钢发热管带散热片 ，可使发热管温度均匀散发 ；
产品名称：汽车行业滤清器隧道炉烘干线
详细介绍
一、汽车行业滤清器隧道炉烘干线主要技术参数
1、内胆尺寸：加热区长5000*进料口高300*内胆有效宽1000mm ；
2、温度规模：室温+20℃～250℃ ；
3、升温速率：≤8℃/min ；
4、外壳温度：温升不凌驾情况+10℃ ，接缝处周边不凌驾情况+30℃ ；
5、运风方法：内部大风量三面循环运风 ，左右底部出风 ，顶部回风。 ；
6、电源：三相五线制 ，380V ，50HZ ；
7、总功率：60KW。
二、汽车行业滤清器隧道炉烘干线炉体结构特征
1、外壳质料：接纳2.0mm厚Q235冷轧钢板（强度、塑性和焊接综合性能最好）折弯焊接制作 ；
2、内胆质料：接纳1.5mm厚SUS304不锈钢板制作 ，坚持内胆清洁无尘 ，防生锈、耐腐化 ；
3、炉体底架：接纳50*50*1.5mm方通制作 ，坚持炉体内外各个面的承载强度 ，并保存热胀冷缩系数 ，可避免炉体变形。
4、换气装置：每节炉盖上面设有进气口、排气口 ，注意：现场没有排烟道装置 ，排风管离地高2000mm ；
三、汽车行业滤清器隧道炉烘干线控制系统
1、运风马达：配4个台湾爱德利0.75KW高温运风马达 ；
2、风轮：配10.5寸多翼式不锈钢风轮 ；
3、冷却区：冷却区配有3 台工业电扇用于产品降温 ，确保人手无法触碰到运行中的电扇叶 ；
4、发热管：接纳不锈钢发热管带散热片 ，可使发热管温度均匀散发 ；
四、汽车行业滤清器隧道炉烘干线情况条件
1、情况温度：-5℃～+40℃ ；
2、相对湿度：85%RH ；
3、电源：AC380V±10% ，50Hz。
| 奇特性能 | 客户可选配置 |
内胆全不锈钢氩弧焊满焊 ，避免机台自身爆发灰尘 ；内部洁净无尘 ； 双重超温� ；�,宁静更可靠 ； 内部热风循环 ，烘烤物件受热均匀 ； 升温时间快,温度稳定精准 ； 海内一流的隔热、断热、保温技术 ，密封效果优 ； 机体外壳温度低 ，对室内情况温度影响较�� ； 多种加热及运风方凭据产品设定 ；节能省电、宁静环保。 | 可充氮气气氛� ；�,告竣无氧化烘烤情况。 控制系统、料盘、推车可依客户需要选择配备。 颜色选择图例
客户可以依照色卡指定色彩制作。 |
| ※凭据烘烤产品搭配差别料盘/台车 ，材质有烤漆、电镀彩锌、不锈钢等 ，尺寸、规格可非标订制 ，接待来电咨询。 | |
温控选购配备
| 温控器（单段/8段-256段可编程式） | |||
| 台湾宇电温控表 |  | 日本欧姆龙智能型温控表 |  |
| 日本进口256段可编程式欧姆龙温控仪 |  | 日本OMRON温控器 |  |
| 温度纪录仪 | |||
| 进口多通道彩屏无纸纪录仪 |  | 进口多通道有纸纪录仪 |  |
| 进口PARTLOW圆图温度纪录仪 |  | 进口YOKOGAWA 48通道温度纪录仪 |  |
| 纪录组 | |||
| 手提式温度纪录器组 6点 |  | IR 电脑温度纪录器组6点~12点 |  |
| 计时器 30分 ，999分(标准配备) ，24H ，99H ，年月日可程式计时器。 | |||
| 电力输出 ，可凭据SSR、SCR、SSPR等电力自动调解器。 | |||
| 触摸屏+PLC | |||
| 威伦7寸 |  | Proface |  |
| 三菱 |  | 西门子 |  |
| 工控机以太网远程监控 | |||
 | |||
| 计时器 30分 ，999分(标准配备) ，24H ，99H ，年月日可程式计时器。 | |||
| 电力输出 可装置SSR、SCR、SSPR等电力自动调解器。 | |||
风路循环图例
 |  |  |  |
| 单面送风型 | 双面送风型 | 双面送风防爆 | 热辐射上升型 |
 |  |  |  |
| 四面辐射型 | 热辐射照射型 | 热风辐射型 | 热风辐射型 |
料盘、推车选配项目
| 料盘形式 |
|
|
|
| 冲孔盘 | 筛网盘 | 栅格盘 | |
| 运动推车 |
|
|
|
| 烤架 | 烤箱推车+托盘 | 子母推车 |
